樹莓派5寸顯示屏D款1024*600分辯率430亮度HDMI接口帶觸摸

￥220.00￥240.00 庫存:4999
立即購買
加入購物車

產品介紹


  • 5寸標準顯示器，采用IPS全視角面板

  • 物理分辨率1024×600點陣，顯示效果細膩

  • HD輸入帶縮放功能支持更高分辨率(最高支持1920X1080輸入)

  • 帶電容觸摸屏，支持5點觸摸控制，USB觸摸，免驅

  • 支持USB調光功能，配套上位機軟件實現在線調光；

  • 自帶OSD菜單調節功能(可調節對比度/亮度/開關機等)

  • 兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC

  • 作為Raspberry Pi顯示器使用時，支持Raspbian、Ubuntu、WIN10 IOT等系統，多點觸控，免驅

  • 作為計算機顯示器使用時，支持Windows 7/ 8/ 8 .1/ 10/11系統，五點觸控，USB免驅

  • 支持微軟索尼PS4、XBOx360和任天堂等常用游戲主機

  • 本產品通過CE、RoHS認證


產品參數


  • 尺寸: 5.0(inch)

  • 分辨率: 1024×600(dots)

  • 材質: IPS

  • 觸摸: 5點電容觸摸

  • 表面亮度: 430cd/m2

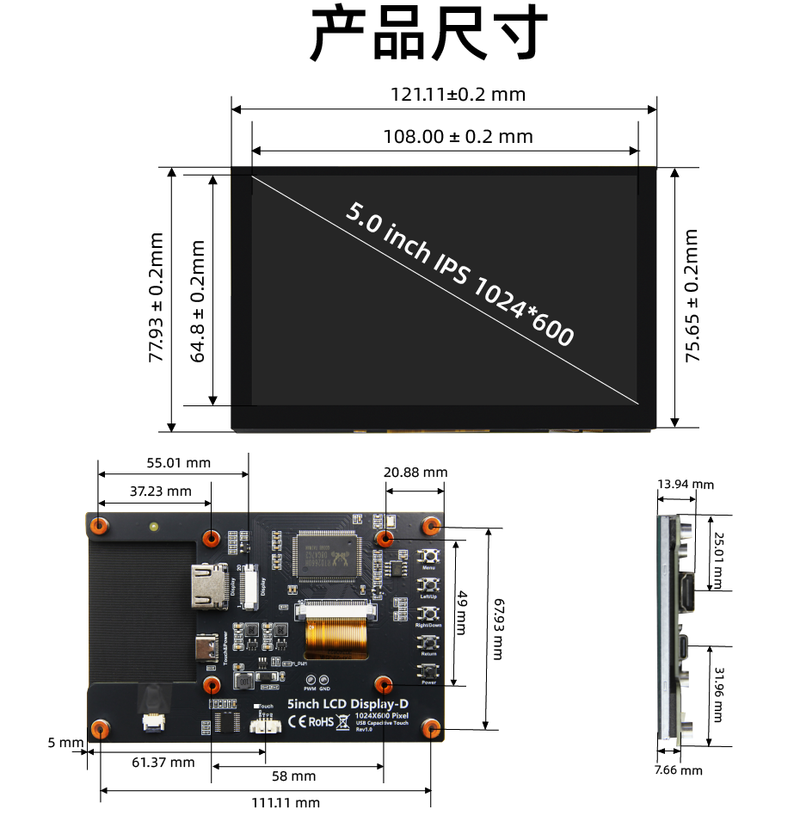

  • 外形尺寸: 121.11（W）*77.93（H）*13.94（T）(mm)

  • 包裝尺寸: 153*135*51 (mm)

  • 重量(含包裝): 254(g)

  • 功耗: 2.3W


硬件說明



接口功能說明

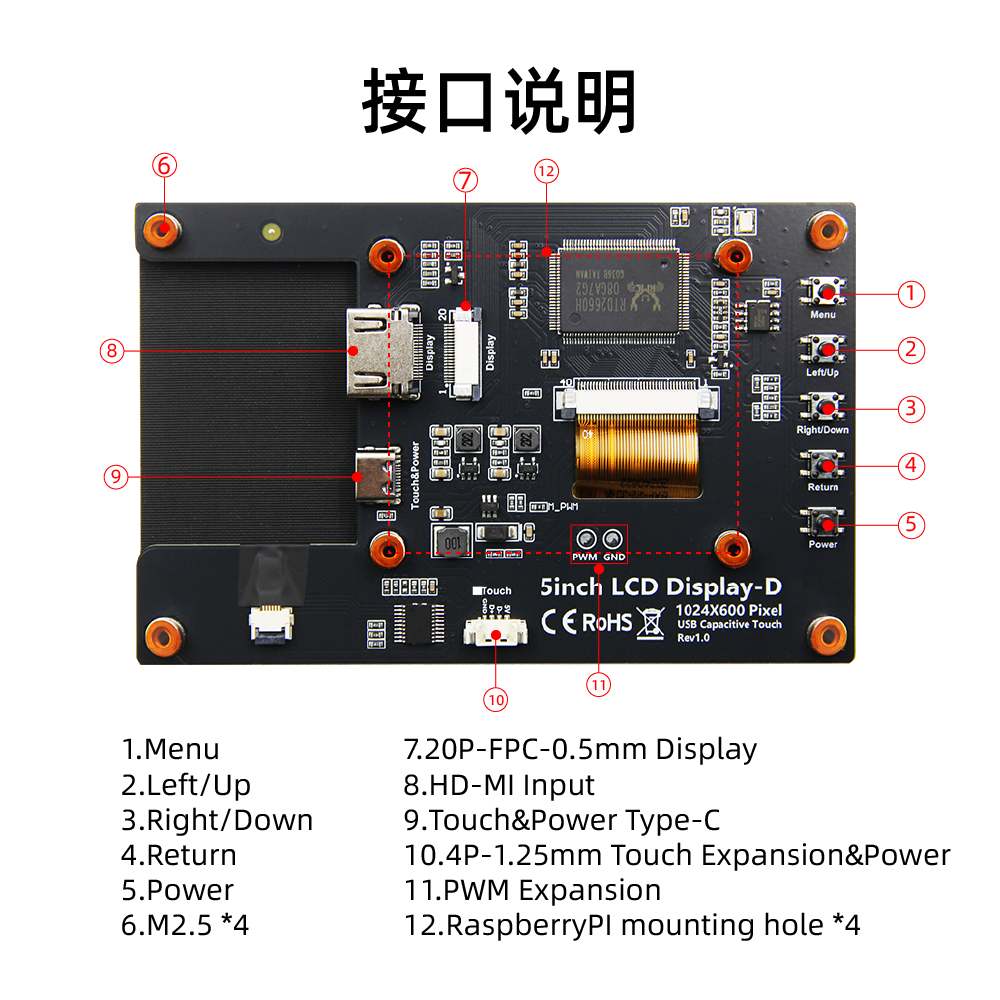

接口說明
1:Menu顯示OSD設置菜單 / 選擇鍵
2:Left/Up方向鍵<- （背光快捷調節鍵）
3:Right/Down方向鍵-> （背光快捷調節鍵）
4:Return設置顯示菜單時，返回上一級
5:Power打開或關閉LCD顯示，以降低功耗
6:M2.52.5mm銅柱
7:Display接口用于連接主板和 LCD 顯示屏進行HDMI傳輸
8: HDMI接口使用HDMI線和信號源設備連接
9: Power使用 TypeC-USB線和信號源設備連接，此接口用于觸摸和供電
11: PWM外部接口此接口可用于外部PWM調試，需自行焊接
12:Raspberry Pi hole2.5mm銅柱，可以連接固定樹莓派


20Pin-0.5mm-FPC⑦ 擴展接口引腳定義


PIN引腳功能說明

1NC — 懸空

2RX0_N — 0通道差分數據負

3GND — 接地

4RX0_P — 0通道差分數據正

5RX1_N — 1通道差分數據負

6GND — 接地

7RX1_P — 1通道差分數據正

8RX2_N — 2通道差分數據負

9GND — 接地

10RX2_P — 2通道差分數據正

PIN引腳功能說明

11RXC_P — 時鐘正

12GND — 接地

13RXC_N — 時鐘負

14NC — 懸空

15NC — 懸空

16HDMI SCL — IIC時鐘

17HDMI SDA — IIC數據

18GND — 接地

19HDMI 5V — 5V電源

20HDMI HPD0 — 熱插拔檢測


4Pin-1.25mm⑩ 觸摸擴展接口引腳定義


引腳標識功能說明
15V電源引腳， 提供 5V 電源
2D+數據傳輸引腳， 用于傳輸差分數據信號
3D-數據傳輸引腳， 用于傳輸差分數據信號
4GND接地引腳


生產廠家 潤中
產品型號 樹莓派5寸顯示屏D款
分辨率 1024*600
視頻輸入接口 HDMI
顯示與背景色 黑色
屏幕尺寸 5寸
顯示類型 IPS
外形尺寸 121.11（W）*77.93（H）*13.94（T）mm
可選配觸摸屏 5點電容觸摸
工作溫度 -20℃~70℃
儲藏溫度 -30℃~80℃
